Cara membuat rangkaian detik



                                                                      RANGKAIAN DETIK

  1.      Buka Schematic Editor melalui menu START >> All Program >> Advanced Schematic >>                Schematic Editor.

   2.    Buka menu File pilih New untuk membuka lembar kerja baru.

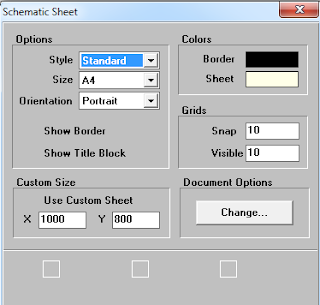

  3.  Atur kertas dengan cara klik 2x pada sisi luar lembar kerja. Pilih A4 pada bagian Size dan pilih Potrait pada pilihan Orientation.

    4.     Perbesar dengan ikon Zoom agar mempermudah kita untuk membuat rangkaian

  5. Ambil komponen jam (Seven Segmen) yang telah kita buat. Ubah A? dengan DSAT dan    Component_1 dengan 1EE1364E.

   6.      Copy kembali seven segment tersebut dann ganti DSAT menjadi DPUL



   7.      Tambahkan komponen IC 7448 dengan cara klik Add/Remove pada bagian atas kiri. Pilih d_ttl.lib klik 2x Add kemudian OK. Untuk mengubah posisi tekan Space Bar.

 Ubah U? dengan U4 dengan cara klik 2x pada U? .

   8.      Tambahkan komponen IC 7490 yang diambil dari d_ttl.lib

Ubah U? dengan U2 dengan meng-klik 2x pada tulisan U?/

    9.      Tambahkan 7 buah Resistor pada d_device (RES1) di antara Jam dan IC 7448.

  10.  Pada kaki 2 IC 7448 atau kaki 8 IC 7490  diberi tanda Port untuk menyambung atau connect ke rangkaian menit. Klik 2x pada Port untuk membuka kotak dialog Port. Tuliskan D7 pada bagian menu Name, ganti style dengan Right, ganti I/O Type nya dengan Output, ganti Alignment dengan Left kemudian klik OK.

Tambahkan teks PULSA KE MENIT menggunakan ikon Net1 pada menu Wiring Tools.

  11.  Hubungkan rangkaian-rangkaian komponen tersebut dengan ikon pada menu Wiring Tools. Beri Junction dengan menggunakan ikon  pada Wiring Tools.



  12.  Setelah selesai dengan rangkaian dan mengganti properties sheetnya, buka kotak dialog Organization dengan klik sebanyak 2x pada sisi luar lembar kerja. Ganti bagian No. diisi dengan 3 dan Total diisi dengan 7.
